Cómo elegir la mejor resina para fundición: guía completa

Si alguna vez has fundido una pieza gruesa y has visto cómo se cuartea, se calienta en exceso o queda con burbujas atrapadas en el interior, sabes perfectamente que no todas las resinas para fundición son iguales. Elegir bien el material de partida es la primera decisión técnica que condiciona todo lo que viene después: el proceso de mezcla, el comportamiento en el molde y el acabado final de la pieza.

En esta guía te explicamos los factores clave que debes evaluar antes de comprar una resina para fundición, tanto si estás empezando como si quieres mejorar los resultados de tus proyectos actuales. Desde la exotermia y la viscosidad hasta la compatibilidad con moldes y aditivos, aquí encontrarás todo lo que necesitas para tomar una decisión informada.

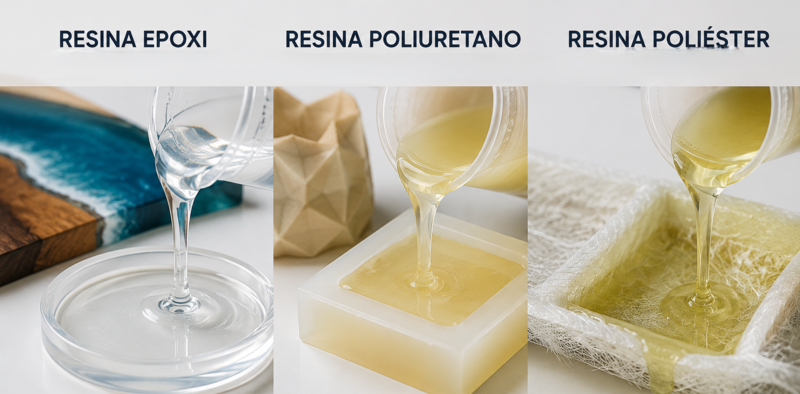

Tipos de resina para fundición: ¿cuál es la diferencia?

Antes de entrar en los factores de selección, conviene conocer las opciones disponibles. Los dos tipos principales de resina para fundición son la resina epoxi y la resina de poliuretano, aunque dentro de cada familia existen variantes con características muy específicas.

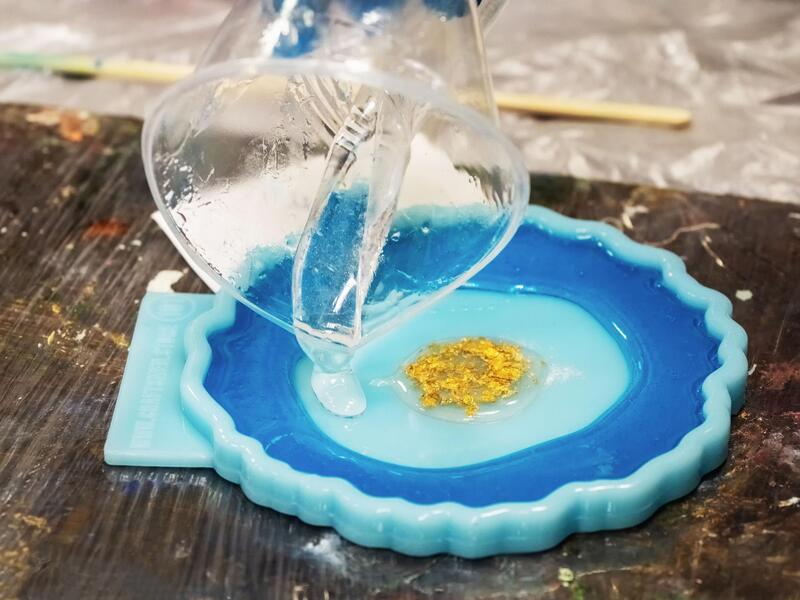

Resina epoxi para fundición

Sus tiempos de curado son más largos —entre 24 y 72 horas según la formulación—, lo que la convierte en la mejor opción para piezas de mayor profundidad y proyectos donde el detalle visual es prioritario. Además, la epoxi tiene muy baja contracción durante el curado, lo que significa que las piezas replican con fidelidad el interior del molde sin deformaciones.

Dentro de la familia epoxi existe una subcategoría especialmente relevante: las resinas de colada profunda o deep pour, formuladas para verter capas de hasta 10 cm de una sola vez sin riesgo de sobrecalentamiento. Son imprescindibles para proyectos como ríos de resina, cubos de encapsulado o piezas escultóricas de gran volumen.

Mejor para: joyería, piezas decorativas, encapsulado de objetos, proyectos que requieren alta transparencia, capas de hasta 5-10 cm según el producto.

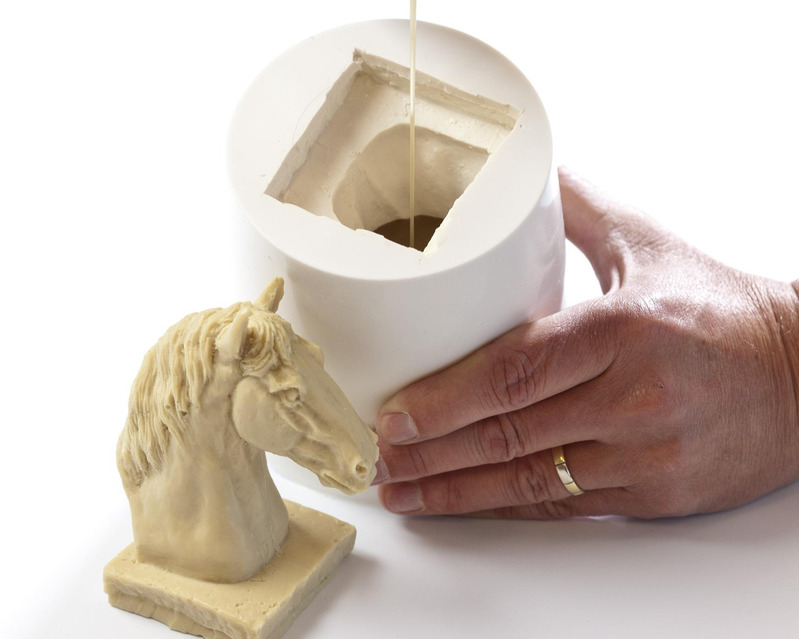

Resina de poliuretano para fundición

Es compatible con una gran variedad de moldes y permite pigmentación y acabados variados. Muchas formulaciones están disponibles en diferentes durezas (Shore A para piezas flexibles, Shore D para piezas rígidas), lo que amplía considerablemente sus aplicaciones. Un aspecto a tener muy en cuenta: el poliuretano es muy sensible a la humedad, tanto del ambiente como de los moldes. En climas húmedos, es recomendable secar bien los moldes antes de usarlos y mantener los envases bien cerrados entre usos.

Mejor para: prototipos, piezas técnicas o de producción, tiradas cortas, réplicas de objetos, piezas que requieren dureza o flexibilidad específica.

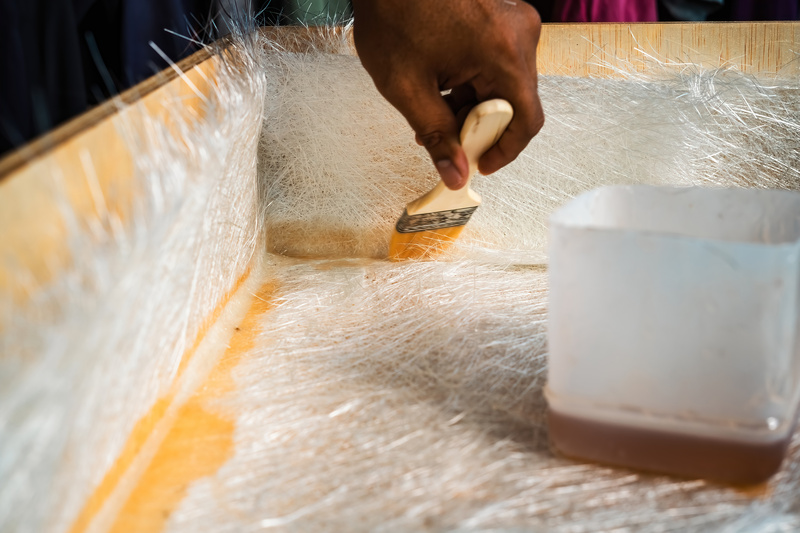

Resina de poliéster: ¿cuándo tiene sentido?

La resina de poliéster suele ser más económica que la epoxi, pero presenta mayor contracción durante el curado, olor más intenso y menor transparencia final. Además, requiere una ventilación muy cuidadosa en interiores, ya que los vapores que emite durante la reacción son más agresivos que los de la epoxi o el poliuretano.

Su uso tiene sentido en contextos donde el coste por kilo es un factor determinante y el acabado estético no es prioritario: piezas de gran formato para escenografía, reproducciones industriales o aplicaciones donde la pieza va a pintarse o recubrirse completamente. En estos casos, la menor transparencia y el posible amarilleamiento no suponen un problema real. Para proyectos creativos y decorativos, sin embargo, la epoxi y el poliuretano son siempre opciones más manejables, con mejores acabados y mucho más seguras de trabajar en espacios domésticos o de taller.

Los 7 factores clave para elegir la resina para fundición correcta

Factor 1: exotermia controlada

En fundición de gran volumen, la resina queda confinada dentro de un molde y libera calor de manera concentrada durante el curado. Si la formulación no está diseñada para ello, ese calor puede provocar microfisuras internas, deformar o incluso derretir el molde de silicona, generar burbujas atrapadas y acelerar el curado de forma descontrolada.

Por eso, el primer criterio al elegir resina de fundición no es el precio: es la baja exotermia.

En la ficha técnica del fabricante, este dato aparece como «pico exotérmico» o «peak exotherm». Para piezas de hasta 500 g por colada, lo ideal es mantenerse por debajo de los 60-70 °C de pico. Las resinas poliuretánicas y ciertas resinas epoxi de curado lento están formuladas para liberar ese calor de forma gradual, lo que permite fundir grandes volúmenes sin riesgo de deformación.

Como referencia orientativa:

• Piezas de hasta 2 cm de profundidad: cualquier resina epoxi estándar.
• Piezas de 2 a 5 cm: resina epoxi con baja exotermia o poliuretano.
• Piezas de más de 5 cm: resina deep pour específicamente formulada para ello.

Factor 2: viscosidad y fluidez

La viscosidad de una resina bicomponente para fundir determina cómo fluye la mezcla dentro del molde y con qué facilidad escapa el aire atrapado:

• Viscosidad baja (< 500 mPa·s): ideal para moldes con detalles finos y geometrías complejas. El material llena todos los rincones y el aire sube rápido.
• Viscosidad media (500-2.000 mPa·s): adecuada para fundición general. Buena fluidez y trabajabilidad.
• Viscosidad alta (> 2.000 mPa·s): más difícil de mezclar sin introducir burbujas, aunque puede aportar mayor resistencia mecánica.

Para fundición de gran volumen sin cámara de vacío, una resina de baja viscosidad facilita enormemente el desgasificado natural. Si trabajas con cámara de vacío, la viscosidad tiene menos peso como criterio de selección.

Factor 3: tiempo de trabajo o pot life

El pot life es el tiempo que tienes desde que mezclas los dos componentes hasta que la resina empieza a gelificar y ya no es útil para trabajar. Este factor es crítico en piezas grandes por dos razones: necesitas tiempo suficiente para mezclar bien sin precipitarte, y un pot life muy corto en volúmenes altos genera calor demasiado rápido, con riesgo de picos exotérmicos peligrosos.

• Resina epoxi para fundición: pot life de 30 a 90 minutos, curado completo en 24-72 h.
• Resina de poliuretano: pot life de 2 a 10 minutos, curado en 30 minutos a pocas horas.

Para piezas de más de 5 cm, busca resinas con un tiempo de trabajo mínimo de 20-30 minutos. Si eres principiante, un pot life más largo te da margen para mezclar con calma, eliminar burbujas y añadir pigmentos antes de verter. Si trabajas con poliuretano de curado rápido, ten todo preparado antes de mezclar: el margen de error es mínimo.

Factor 4: ratio de mezcla

El ratio de mezcla entre el componente A y el componente B afecta tanto a la comodidad de trabajo como al margen de error admisible:

• Ratios 1:1 en volumen: los más cómodos para trabajar a mano. Fáciles de medir con vasos graduados.
• Ratios 2:1 o 3:1: requieren más precisión. Un error pequeño puede resultar en curado incompleto o en una pieza frágil.
• Ratios en peso: más precisos que en volumen, especialmente cuando los dos componentes tienen densidades diferentes.

Si no tienes báscula de precisión, prioriza resinas con ratio 1:1 en volumen. Si ya trabajas con báscula, los ratios en peso te darán resultados más consistentes.

Factor 5: compatibilidad con el material del molde

No todas las resinas para fundición son compatibles con todos los moldes. Antes de hacer una colada completa, realiza siempre una prueba:

• Moldes de silicona: compatibles con la gran mayoría de resinas epoxi y poliuretánicas. Algunas resinas muy exotérmicas pueden degradar silicones de baja temperatura de trabajo.
• Moldes de polipropileno y polietileno: generalmente compatibles, aunque pueden presentar problemas de adherencia con ciertas resinas.
• Moldes de yeso: absorben la resina si no están correctamente sellados. Necesitan un agente desmoldante o sellador previo.
• Moldes de madera o MDF: muy absorbentes. Requieren varias capas de sellador y desmoldante.
• Moldes de poliestireno (porexpán): incompatibles con la mayoría de resinas de poliuretano, ya que el disolvente puede atacar el material. En este caso, usa epoxi o verifica que la formulación de poliuretano sea específicamente apta para ese soporte.

El desmoldante es un paso que nunca debe omitirse en fundición de gran volumen, incluso con moldes de silicona que en teoría ya son antiadherentes.

Factor 6: transparencia y acabado final

El tipo de acabado que necesitas también influye en la elección:

• Si quieres piezas transparentes o coloreadas con pigmentos translúcidos, necesitas una resina de alta claridad óptica.
• Si el resultado final será opaco, la transparencia de la base no es relevante.
• Si la pieza va a estar expuesta a rayos UV, elige una resina con protección UV incorporada o aplica un barniz de acabado resistente a la luz solar.

Muchas resinas para fundición de gran volumen son opacas o presentan cierto amarilleamiento por su formulación de curado lento. Si necesitas transparencia en piezas gruesas, busca específicamente resinas de fundición de alta claridad.

Factor 7: compatibilidad con aditivos

En fundición de gran volumen es habitual añadir pigmentos en pasta o líquidos, fillers y cargas (polvo de piedra, arena, mica) o refuerzos estructurales. Algunos aspectos a tener en cuenta:

• Los pigmentos deben ser específicos para resinas. Los pigmentos a base de aceite o los acrílicos al agua pueden interferir con el curado o provocar separación de fases.
• La cantidad habitual de pigmento es entre el 2 % y el 5 % del peso total de la mezcla. Superar ese porcentaje puede alterar la exotermia y debilitar la pieza mecánicamente.
• Algunos fillers aumentan la viscosidad y pueden acelerar la exotermia. Comprueba siempre en la ficha técnica del fabricante qué porcentaje de aditivos admite la resina sin comprometer las propiedades mecánicas del curado.

Tabla comparativa : resina epoxi vs. poliuretano para fundición

Característica	Resina epoxi	Resina poliuretano
Transparencia	Muy alta	Media-baja
Tiempo de curado	24-72 h	30 min – 4 h
Pot life	30-90 min	2-10 min
Resistencia al impacto	Media	Alta
Sensibilidad a la humedad	Baja	Alta
Facilidad para principiantes	Alta	Media
Compatibilidad con pigmentos	Muy alta	Alta
Acabado directo de molde	Brillante	Variable
Ideal para	Decoración, joyería, encapsulado	Prototipos, producción, piezas técnicas

Cómo leer la ficha técnica antes de comprar

Uno de los errores más frecuentes al comprar resina para fundición es no leer la ficha técnica del fabricante antes de usarla. Estos son los datos más importantes que debes buscar:

• Ratio de mezcla: indica la proporción exacta entre parte A y parte B. Puede expresarse en peso o en volumen —no siempre coinciden—. Usa siempre el método indicado por el fabricante.
• Pot life o tiempo de trabajo: el tiempo desde que mezclas hasta que la resina empieza a gelificar.
• Tiempo de desmoldado: cuándo puedes sacar la pieza del molde. No hay que confundirlo con el curado completo: la pieza puede estar sólida pero aún blanda en el interior.
• Tiempo de curado completo: cuando la resina ha alcanzado sus propiedades mecánicas definitivas. A partir de aquí puedes lijar, pintar o usar la pieza.
• Espesor máximo por capa: cuántos centímetros puedes verter de una vez sin riesgo de sobrecalentamiento. Este dato es crítico para piezas profundas.
• Temperatura de trabajo: rango recomendado para mezclar y curar. Fuera de este rango, los resultados pueden ser impredecibles.
• Pico exotérmico: temperatura máxima que alcanza la reacción. Imprescindible para evaluar la seguridad en coladas de gran volumen.

Recomendaciones finales antes de comprar algún tipo de resina para fundición

• Lee siempre la ficha técnica. El fabricante especifica el volumen máximo por colada, la temperatura de trabajo y la compatibilidad con moldes. Es la fuente más fiable.
• Haz siempre una prueba pequeña. Especialmente si es la primera vez que trabajas con ese material, una muestra de prueba te ahorrará sorpresas en el proyecto final.
• No te bases solo en el precio. Una resina más barata puede generar amarilleamiento prematuro, burbujas difíciles de eliminar o curado inconsistente. La inversión en un producto de calidad se nota en el resultado final.
• Valora el kit completo. La resina es el núcleo, pero necesitarás moldes de calidad, pigmentos compatibles, vasos de mezcla y espátulas. Invertir en el conjunto adecuado marca la diferencia.

Los acabados perfectos en resina no se improvisan: se construyen eligiendo bien desde el principio. En ResinPro encontrarás resinas de fundición seleccionadas para cada tipo de proyecto, con fichas técnicas completas y asesoramiento para que tu elección sea siempre la correcta.

Ver resinas para fundición →
Ver pigmentos específicos para resina →

¿Quieres ver resultados reales de fundición con resinas ResinPro? Síguenos en Instagram y descubre los proyectos de nuestra comunidad: trucos en vídeo, antes y después, y novedades cada semana.

👉 @resinproespana
